引言

随着改革开放深入与经济持续发展，社会治安形势日趋严峻，外来人口急剧增多也给治安管理带来新挑战。为防范暴力犯罪、保障人民生命财产安全、维护社会安定繁荣，需在人口密集及事件多发地段建立数字监控系统，实现对异常情况的实时取证、复核与及时处理。该系统作为公安局对重点部位及治安复杂场所实施动态监视的“千里眼”，能为指挥人员提供直观信息与实时动态，在维护社会安定、打击犯罪中发挥重要作用。

一、设计目的

1. 实现道路监控点摄像机画面实时传输至监控中心。

2. 保障图像传输稳定，后端监控中心可实时控制图像画面转动。

3. 后端指挥平台支持随时调取前端摄像机录像。

4. 方案兼顾可实施性与经济性，适配项目实际需求。

二、现场方案规划

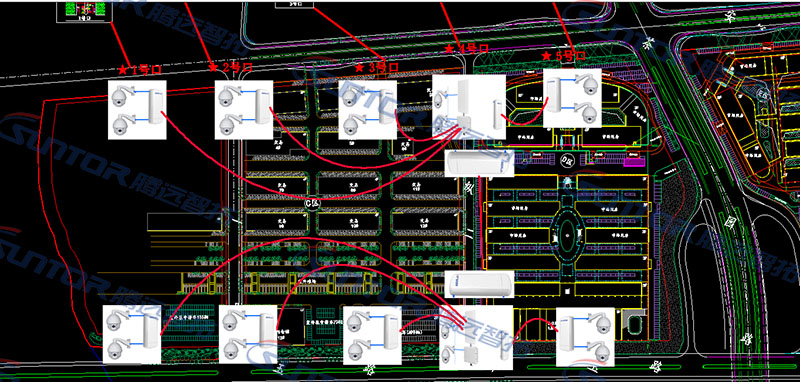

（一）点位分布与传输逻辑

• 项目覆盖两条1KM长主干道，每200米设置1个监控点位，共10个点位（1-10号），其中4号点为监控中心，9号点为数据汇集点。

• 传输架构：1-3号点采用1对3方式传输至4号监控中心；5号点采用1对1方式直接传输至4号点；6-8号点采用1对3方式传输至9号汇集点；10号点采用1对1方式传输至9号点；9号点通过交换机整合数据后，以1对1方式传输至4号监控中心。

（二）设备部署与供电设计

1. 设备连接：每个点位配置2台200W高清摄像机，通过网线连接至交换机，再接入无线传输设备，实现数据无线传输至监控中心，保障带宽充足，避免数据传输拥堵。

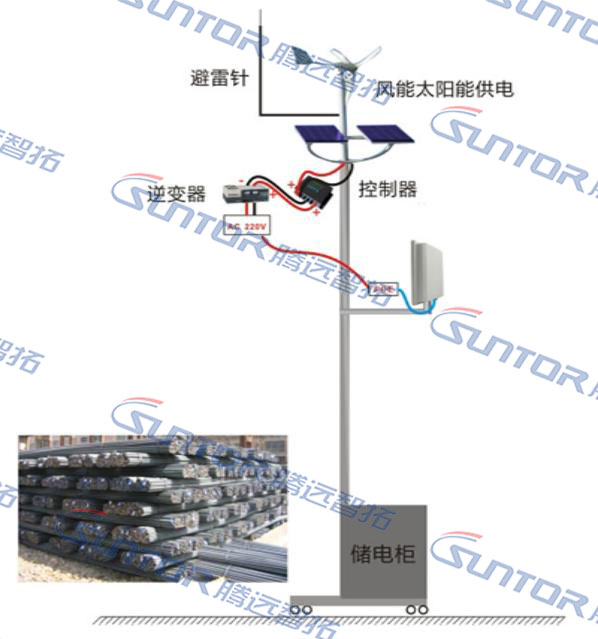

2. 供电方式：优先采用市电供电以控制项目成本；不便拉电的点位，采用风光互补供电模式，确保设备24小时不间断运行。

3. 立杆要求：中继点采用10米太阳能立杆，顶部预留3根L型支架用于固定无线传输设备；太阳能瓦数及蓄电池容量根据点位设备总功耗配置。立杆配套防水箱规格为400x500×150MM，螺栓采用M20规格（每颗配3个螺母），相关部件尺寸与安装标准按示意图执行。

如下图所示：

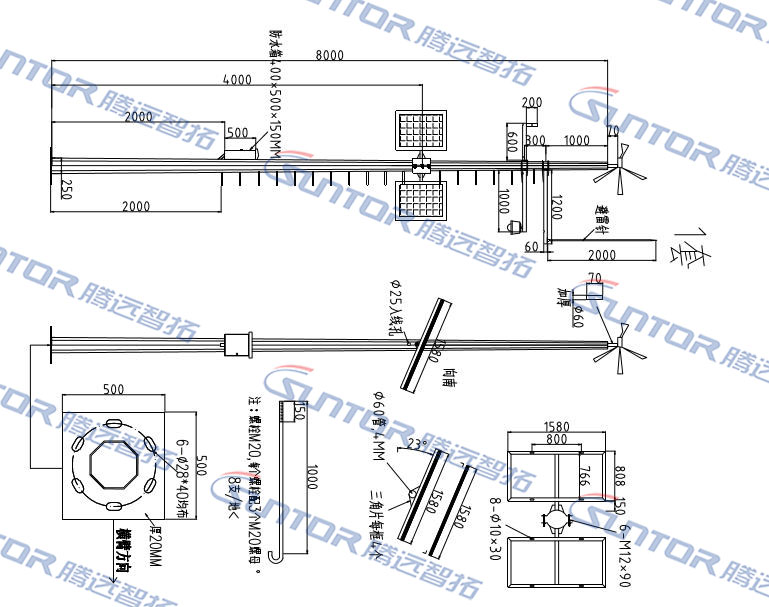

下图为中继点10米太阳能立杆示意图：(仅供立塔参考)

三、有线与无线传输对比

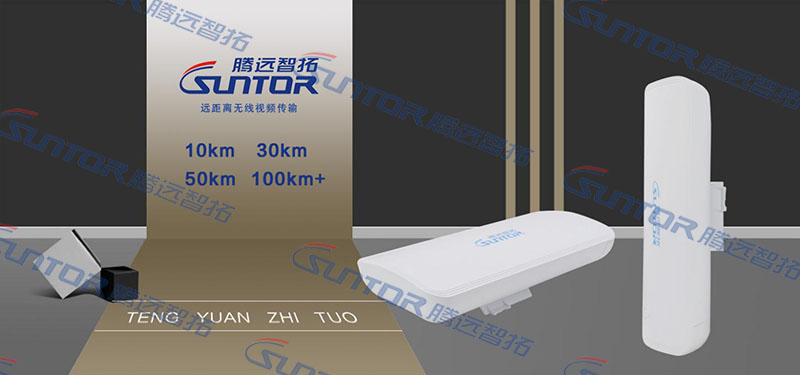

四、产品选型：ST5813H-M系列电信级数字无线传输设备

（一）系统概述

ST5813H系列为室外电信级无线传输设备，采用天线与射频模块一体化设计，安装维护便捷、调试简单，具备室外防水防尘特性。内置15DBI双极化定向天线，空中速率理论可达300Mbps，支持点对点和点对多点传输，点对点最远传输距离可达5千米，实测吞吐量100Mbps。设备工作于5G频段（4900-6100MHz），自带频率扫描工具，可避开同频干扰，适配小区改造、建筑工地、油田、道路监控、跨河跨海、矿区、隧道等复杂且不便架设线缆的场景。

（二）系统特色

1. 多语言支持：涵盖中文、英文、西班牙文、葡萄牙文、匈牙利文等操作界面。

2. 环境适配功能：支持环境勘测、天线校准、频谱分析，信道与功率可手动或自动调节。

3. 网络兼容性：支持IPv4/IPv6协议，音视频与数据流优先控制，支持生成树协议与VLAN ID划分。

4. 安装与防护：一体化设计安装快捷，防水等级IP65，支持DC12-24V宽电压POE供电。

5. 灵活管控：支持软件限流，可手动设定上下行传输速率；发射功率最高27dBm，支持软件调节。

（三）核心技术规格参数

（四）应用场景

广泛适用于森林防火、隧道通信、建设工地、大型水库、油田、港口码头等各行业无线监控场景，是复杂无线环境的首选设备。
